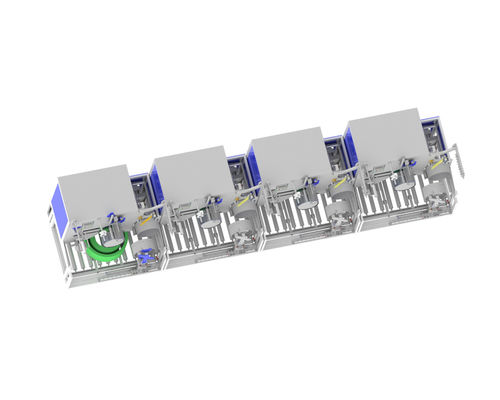

Автоматический виндер PET с пропускной способностью 80 кг, двойной сервомотор и роботизированная система паллетки

CQA800F разработан для интеграции с линиями производства ПЭТ-ленты с конфигурацией «один из шести» или «один из восьми» с роботизированным манипулятором. Эта автоматическая намотка полиэфирной ПЭТ-ленты наматывает ленту непосредственно из экструдера параллельно, создавая бухты весом до 80 кг каждая.

После ручного ввода материала система работает независимо и может быть интегрирована в полностью автоматизированные производственные установки. Она подходит для ПЭТ-ленты шириной от 9 мм до 32 мм в зависимости от конфигурации.

Когда намотанная упаковка достигает целевой окружности, она автоматически оборачивается пленкой интегрированным обмотчиком и транспортируется по транспортной системе на роликовый конвейер внизу. Одновременно из магазина подается новая намоточная трубка, что обеспечивает непрерывную полностью автоматическую работу. Компактная конструкция позволяет устанавливать ее в ограниченном пространстве.

• Полностью автоматическая намотка ПЭТ-ленты шириной от 9 до 32 мм с наружным диаметром упаковки 820 мм
• Конвейерная система для автоматической транспортировки упаковки
• Устройство для обмотки пленкой для автоматической упаковки
• Центральный ввод с управлением рецептами
• Полностью автоматическая намотка с бумажной гильзой или без нее

• Регулирование натяжения для постоянного натяжения ленты и скорости намотки, двойной серводвигатель
• Точное электронное управление укладкой в 2 или 3 точки с минимальным изгибом ленты
• Пневматические раздвижные оправки для быстрой смены бобин
• Магазин гильз
• Укладчик бобин
• Автоматический диспенсер пленки
• Два режима измерения: вес и метр

• Модель робота-манипулятора: JZJ160A-270
• Скорость: 40 секунд на рулон
• Одна автоматическая система паллетирования может обслуживать до 2 комплектов линий производства ПЭТ-ленты «один из восьми»
• Размеры картонной платформы: 1240 мм * 1240 мм * 1500 мм
• Размер конвейерной ленты позиционирования: 3220 мм * 1170 мм * 680 мм
• Основание робота-манипулятора: 700 мм * 700 мм * 1000 мм

Автоматизированный процесс включает в себя захват готовой продукции роботизированным манипулятором из зоны позиционирования конвейерной ленты и размещение ее на паллете. Когда один слой завершен, робот-манипулятор берет картонные разделители с паллеты с картоном и повторяет цикл до полного штабелирования паллеты с готовой продукцией.
