Автоматизированная виндерная виндерная машина с автоматической системой паллетки

Автоматизированная виндерная виндерная машина с автоматической системой паллетки

Программа паллитации:

А.: ремень Слишком много600 мм, высота 150 мм, вес 20 кг, 1 слой из 4, разделенный картоном, до 12 слоев.

В:РеменьО.Д. 800 мм, высота 190 мм, вес 75 кг, 1 слой по 2, картон отделен, до 7 слоев.

Модель роботизированной руки: JZJ160А-270

Скорость: 40 секундпоРолл, автоматическая система паллетки может соответствовать до 2комплектыодин из восьми PET ременьпроизводственная линияс.

Размеры картонной платформы: длина 1240 мм х ширина 1240 мм х высота 1500 мм

Размер конвейера для позиционирования: длина 3220 мм х ширина 1170 мм х высота 680 мм

База рук робота: длина 700 мм х ширина 700 мм х высота 1000 мм

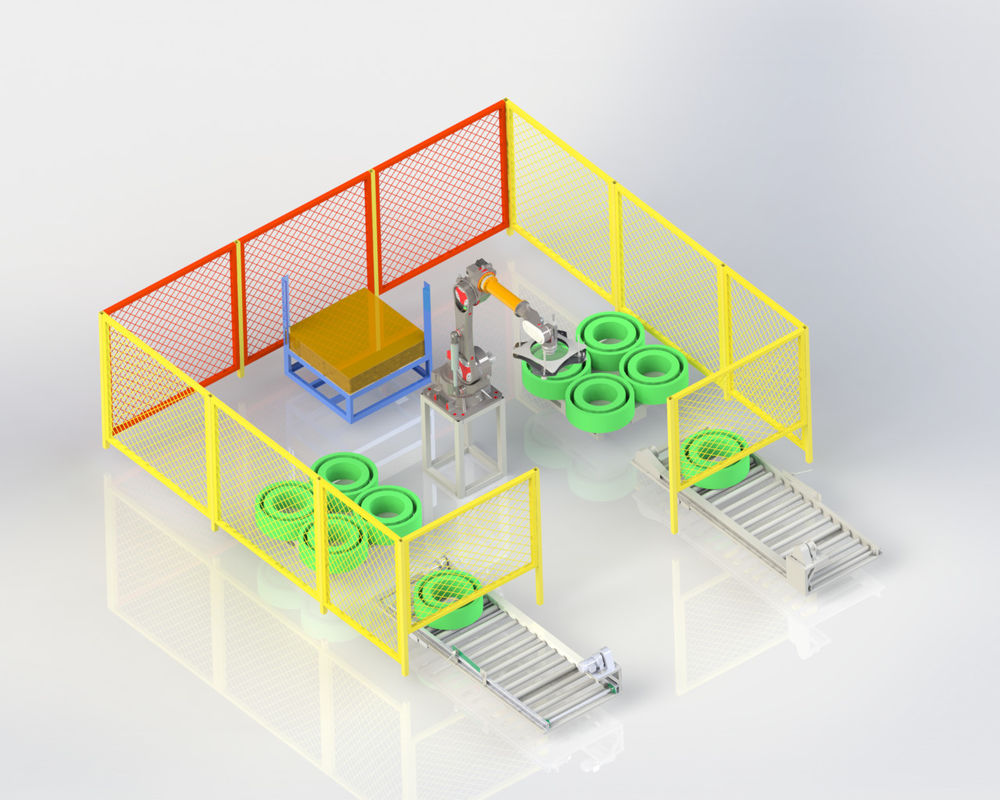

После того, как готовый продукт достиг позиции конвейера, роботизированная рука ловит готовый продукт на поддону, пока один слой не будет заполнен.Затем роботизированная рука подбирает картонную готовую продукцию из картонной поддоны и повторяет действие, пока готовый продукт поддоны не будет наложен.

CQA800F подходит для одной из шести, одной из восьми производственных линий PET ремней с использованием роботизированной руки.

Основное оборудование

Танцовщицаустройство для управления постоянным напряжением ремня и скоростью обмоткиДвойной сервомотор

Точная, под управлением электроникой, 2- или 3-точечная прокладка с минимальным изгибом ремней ремней

Пневматические ламельные распределительные мандрели для быстрой смены катушек

Журнал с рукавами

Депозит боббина

Автоматический пленочный распределитель

Два способа измерения: вес и счетчик

Факты и преимущества

полностью автоматический винтер PET для ремней из9до 32 мм, с наружным диаметром упаковки 820 мм

конвейерная система для автоматической перевозки пакетов

устройство пленочной упаковки для автоматической упаковки упаковки

центральный терминал ввода с управлением рецептами

Полностью автоматическое обмотка может быть достигнута с или без бумажного ядра

Намотка ремней CQA800F использовалась для намотки ремней параллельно непосредственно с экструдера.

Системы работают самостоятельно после ручного нанесения материала. Они могут быть интегрированы в полностью автоматизированный общий завод.wширина от 9 до 32 мм в зависимости от конфигурации.

После того, как обмотка упаковки достигла желаемого окружности,он обернут пленкой с помощью интегрированного накидка и наклонен интегрированной транспортной системой от накидка вниз до роликового конвейера нижеОдновременно из магазина подается новая натяжная трубка, а следующая упаковка завертывается полностью автоматически.

Машины были разработаны для непрерывной работы. компактная конструкция позволяет использовать даже в ограниченных помещениях.

По умолчанию основная конфигурация

1)Двигатель: Wuxi Xinjie главный двигатель 1,5 кВт, соотношение скоростей: 1:8, сервомотор,

Wuxi Xinjie Traverse двигатель: 400 Вт сервомотор

2)ПЛК: Wuxi Xinjie Сенсорный экран: Wuxi Xinjie Контактник: Schneider

3) Пневматические компоненты: электродинамический клапан и датчик давления: Тайвань Ядеке, цилиндр: Donghao Pneumatic (Вэньчжоу)

4)Сенсоры и светофоры находки: Korea Alto Nicks
