Намотка на ремневой обмотке ПЭТ с автоматической системой паллетизации

Автоматическая намоточная машина для обвязочной ленты PET с системой автоматической паллетизации

CQA800F подходит для одной из шести, одной из восьми производственных линий ленты PET с использованием роботизированной руки.

Основное оборудование

1. Танцор управление для поддержания постоянного натяжения ленты и скорости намотки, Двойной серводвигатель
2. Точная, электронно управляемая укладка в 2 или 3 точки с минимальным изгибом ленты
3. Пневматические ламельные распределительные оправки для быстрой смены бобин
4. Магазин для гильз
5. Укладка бобин
6. Автоматический диспенсер пленки
7. Два режима измерения: вес и метр

Факты и преимущества

1. Полностью автоматическая намоточная машина для ленты PET для лент от9 до 32 мм, с внешним диаметром упаковки 820 мм
2. Конвейерная система для автоматической транспортировки упаковок
3. Устройство для обмотки пленкой для автоматической упаковки
4. Центральный входной терминал с управлением рецептами
5. Полностью автоматическая намотка может быть достигнута с или без бумажной основы

Технические детали

Аннотация

  Намоточная машина ленты CQA800F использовалась для намотки ленты параллельно непосредственно из экструдера.

  Системы работают независимо после того, как материал был применен вручную. Они могут быть интегрированы в полностью автоматизированный общий производственный комплекс. Они наматывают ленту pet шириной9~32 мм в зависимости от конфигурации.

  После того, как намоточная упаковка достигла желаемой окружности, она оборачивается пленкой встроенной намоточной машиной и опрокидывается встроенной транспортной системой с намоточной машины на роликовый конвейер внизу. Новая намоточная трубка подается из магазина одновременно, и следующая упаковка наматывается полностью автоматически.

  Машины были разработаны для непрерывной работы. Компактный дизайн позволяет использовать их даже в ограниченном пространстве.

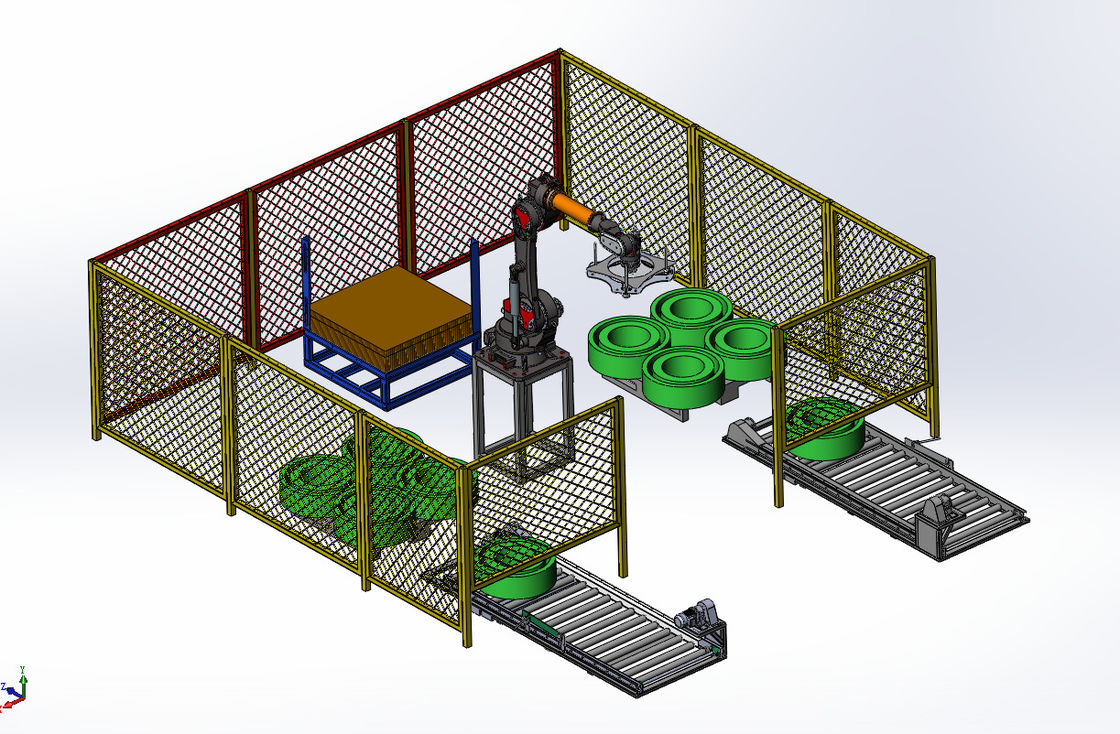

Программа паллетизации:

A: Лента OD 600 мм, высота 150 мм, вес 20 кг, 1 слой по 4, разделенные картоном, до 12 слоев.

B: Лента O.D. 800 мм, высота 190 мм, вес 75 кг, 1 слой по 2, разделенные картоном, до 7 слоев.

Модель роботизированной руки: JZJ160A-270

Скорость: 40 секунд на рулон, система автоматической паллетизации может соответствовать до 2 комплектам одна из 8 ленты PET производственной линииs.

Размеры картонной платформы: длина 1240 мм x ширина 1240 мм x высота 1500 мм

Размер позиционирующего конвейера: длина 3220 мм x ширина 1170 мм x высота 680 мм

Основание роботизированной руки: длина 700 мм x ширина 700 мм x высота 1000 мм

После того, как готовая продукция прибывает в положение позиционирования конвейера, роботизированная рука берет готовую продукцию на поддон, пока один слой не будет заполнен. Затем роботизированная рука берет картонный поддон с готовой продукцией с картонного поддона и повторяет действие, пока поддон с готовой продукцией не будет сложен.
