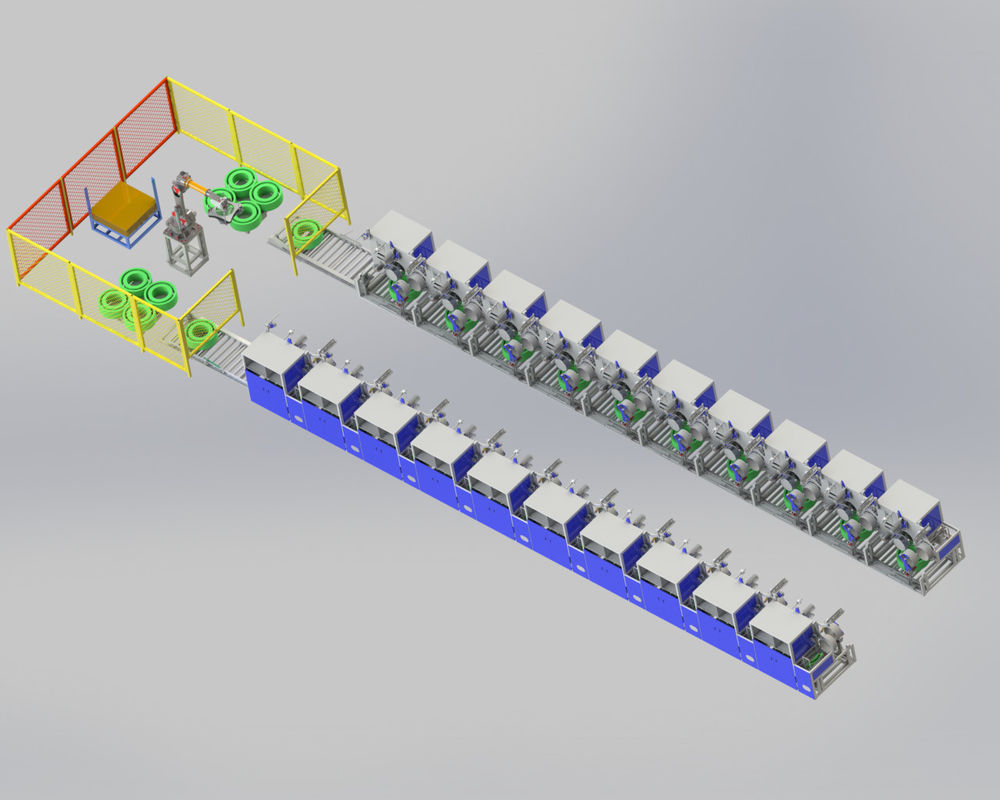

Автоматическая система паллетирования, намотка ленты PET, намоточная машина

Аннотация

Программа паллетирования:

A: Лента OD 600 мм, высота 150 мм, вес 20 кг, 1 слой по 4, разделены картоном, до 12 слоев.

B: Лента O.D. 800 мм, высота 190 мм, вес 75 кг, 1 слой по 2, разделены картоном, до 7 слоев.

Модель роботизированной руки: JZJ160A-270

Скорость: 40 секундза рулон, автоматическая система паллетирования может соответствовать до 2 комплектам одна из 8 ленты PETпроизводственной линииs.

Размеры картонной платформы: длина 1240 мм x ширина 1240 мм x высота 1500 мм

Размер ленточного конвейера позиционирования: длина 3220 мм x ширина 1170 мм x высота 680 мм

Основание роботизированной руки: длина 700 мм x ширина 700 мм x высота 1000 мм

После того, как готовая продукция прибывает в положение позиционирования ленточного конвейера, роботизированная рука берет готовую продукцию на поддон, пока один слой не будет заполнен. Затем роботизированная рука берет картонный поддон с готовой продукцией с картонного поддона и повторяет действие, пока поддон с готовой продукцией не будет сложен.

CQA800F подходит для одной из шести, одной из восьми производственных линий ленты PET с использованием роботизированной руки.

Намотчик ленты CQA800F использовался для намотки лент параллельно непосредственно из экструдера.

Системы работают независимо после ручной подачи материала. Они могут быть интегрированы в полностью автоматизированный общий производственный комплекс. Они наматывают ленты pet сшириной 9~32 мм в зависимости от конфигурации.

После того, как намоточный пакет достиг желаемой окружности, он оборачивается пленкой встроенным намотчиком и опрокидывается встроенной транспортной системой с намотчика вниз на роликовый конвейер. Новая намоточная трубка подается из магазина одновременно, и следующий пакет наматывается полностью автоматически.

Машины были разработаны для непрерывной работы. Компактная конструкция позволяет использовать их даже в ограниченном пространстве.

Основное оборудование

Датчик управление для контроля постоянного натяжения ленты и скорости намотки, Двойной серводвигатель

Точная, электронно управляемая укладка в 2 или 3 точки с минимальным изгибом лент

Пневматические ламельные распределительные оправки для быстрой смены шпули

Магазин для гильз

Депозит шпули

Автоматический диспенсер пленки

Два режима измерения: вес и метр

Факты и преимущества

полностью автоматический намотчик ленты PET для лент от 9 до 32 мм, с внешним диаметром пакета 820 мм

конвейерная система для автоматической транспортировки пакетов

устройство для обертывания пленкой для автоматической упаковки пакетов

центральный входной терминал с управлением рецептами

Полностью автоматическая намотка может быть достигнута с или без бумажной основы
