Автоматическая машина для намотки ПЭТ-ленты с паллетизацией и укладкой картона
Автоматический намотчик/обмотчик ПЭТ-ленты - макс. 80 кг на катушку
Дружественное использование с автоматической системой паллетизации

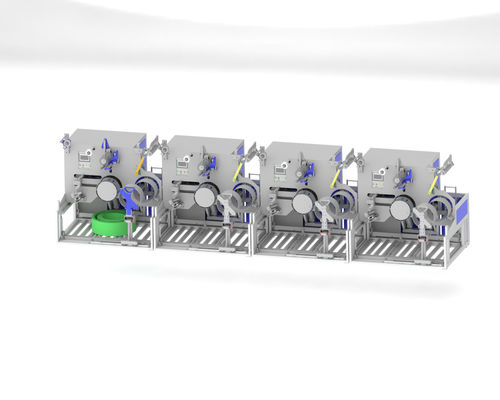

Автоматизированный намотчик ПЭТ-ленты CQA800F
CQA800F подходит для одной из шести, одной из восьми линий по производству ПЭТ-ленты с использованием роботизированной руки.
Намотчик ленты используется для параллельной намотки ленты непосредственно из экструдера.
Системы работают независимо после ручного нанесения материала. Они могут быть интегрированы в
полностью автоматизированные производственные комплексы. Они наматывают ПЭТ-ленту шириной 9~32 мм в зависимости от конфигурации.
Когда намотанный пакет достигает желаемой окружности, он обматывается пленкой интегрированным
намотчиком и сбрасывается интегрированной транспортной системой с намотчика на роликовый конвейер ниже.
Одновременно из магазина подается новая намоточная трубка, и следующий пакет наматывается полностью автоматически.
Машины разработаны для непрерывной работы. Компактная конструкция позволяет использовать их даже в ограниченном пространстве.
Ключевые особенности и преимущества
- Полностью автоматический намотчик ПЭТ-ленты для лент от 9 до 32 мм, с наружным диаметром пакета 820 мм
- Конвейерная система для автоматической транспортировки пакетов
- Устройство для обмотки пленкой для автоматической упаковки пакетов
- Центральный ввод с управлением рецептами
- Полностью автоматическая намотка может осуществляться с бумажным сердечником или без него
Технические характеристики
| Спецификация |
CQA800F |
| Скорость намотки |
50 - 250 м/мин |
| Максимальная скорость подъема |
350 м/мин |
| Максимальная скорость вращения шпинделя |
500 м/мин |
| Ширина ленты |
9~32мм |
| Длина хода |
50~200мм |
| Диаметр шпинделя |
406 мм или по индивидуальному заказу |
| Максимальный диаметр пакета |
820 мм |
Стандартное оборудование
- Регулятор натяжения для контроля постоянного натяжения ленты и скорости намотки, двойной серводвигатель
- Точное, электронно-управляемое 2- или 3-точечное укладывание с минимальным изгибом ленты
- Пневматические раздвижные оправки для быстрой смены бобин
- Магазин гильз
- Укладчик бобин
- Автоматический диспенсер пленки
- Два режима измерения: вес и метр
Автоматическая система паллетизации ПЭТ-ленты
Спецификации программы паллетизации
Программа A: Наружный диаметр ленты 600 мм, высота 150 мм, вес 20 кг, 1 слой из 4, разделенных картоном, до 12 слоев.
Программа B: Наружный диаметр ленты 800 мм, высота 190 мм, вес 75 кг, 1 слой из 2, разделенных картоном, до 7 слоев.
Компоненты системы
- Модель робота-манипулятора: JZJ160A-270
- Скорость: 40 секунд на рулон
- Одна автоматическая система паллетизации может соответствовать до 2 комплектам из восьми линий по производству ПЭТ-ленты
- Размеры картонной платформы: длина 1240 мм * ширина 1240 мм * высота 1500 мм
- Размер конвейерной ленты позиционирования: длина 3220 мм * ширина 1170 мм * высота 680 мм
- Основание робота-манипулятора: длина 700 мм * ширина 700 мм * высота 1000 мм
После того, как готовый продукт прибывает в положение позиционирования конвейерной ленты, робот-манипулятор захватывает
готовый продукт на поддон, пока один слой не заполнится. Затем робот-манипулятор поднимает картонный
поддон с готовым продуктом с картонного поддона и повторяет действие до тех пор, пока поддон с готовым продуктом не будет уложен.
