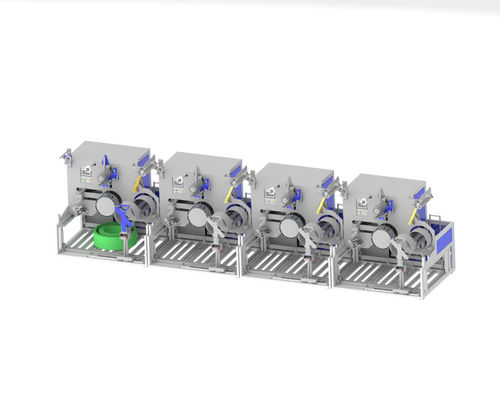

Полностью автоматический намотчик ПЭТ-ленты с максимальным наружным диаметром 820 мм и интегрированной автоматической системой паллетирования

CQA800F предназначен для одной из шести или одной из восьми линий по производству ПЭТ-ленты с интеграцией роботизированной руки. Этот намотчик наматывает ленты параллельно непосредственно из экструдера и работает независимо после ручной подачи материала. Система может быть интегрирована в полностью автоматизированные производственные линии и обрабатывает ПЭТ-ленты шириной от 9 до 32 мм в зависимости от конфигурации.

Когда намотанный рулон достигает желаемой окружности, он автоматически оборачивается пленкой интегрированным намотчиком и передается по транспортной системе на роликовый конвейер ниже. Одновременно из магазина подается новая намоточная трубка, что обеспечивает полностью автоматическую непрерывную работу. Компактная конструкция позволяет устанавливать систему в ограниченном пространстве.

• Полностью автоматический намотчик ПЭТ-ленты для лент шириной от 9 до 32 мм
• Максимальный внешний диаметр рулона 820 мм
• Интегрированная конвейерная система для автоматической транспортировки рулонов
• Устройство для обмотки пленкой для автоматической упаковки рулонов
• Центральный ввод с управлением рецептами
• Полностью автоматическая намотка с бумажным сердечником или без него

• Датчик натяжения для контроля постоянного натяжения ленты и скорости намотки
• Двойная система серводвигателей
• Точное электронное управление 2-х или 3-х точечной укладкой с минимальным изгибом ленты
• Пневматические раздвижные оправки для быстрой смены бобин
• Магазин гильз
• Укладчик бобин
• Автоматический диспенсер пленки
• Два режима измерения: вес и метр

• Модель робота-манипулятора: JZJ160A-270
• Скорость: 40 секунд на рулон
• Одна автоматическая система паллетирования может соответствовать до 2 комплектам одной из 8 линий по производству ПЭТ-ленты
• Размеры картонной платформы: 1240 мм × 1240 мм × 1500 мм
• Размер конвейерной ленты позиционирования: 3220 мм × 1170 мм × 680 мм
• Основание робота-манипулятора: 700 мм × 700 мм × 1000 мм

Процесс работы: Когда готовая продукция прибывает в положение позиционирования на конвейерной ленте, робот-манипулятор захватывает готовую продукцию на паллету до завершения одного слоя. Затем робот-манипулятор поднимает паллету с готовой продукцией и повторяет действие до полного штабелирования паллеты с готовой продукцией.
