9mm~32mm MAX80KG PET STRAP автоматический обмотчик/упаковщик, используемый с автоматической системой палетки

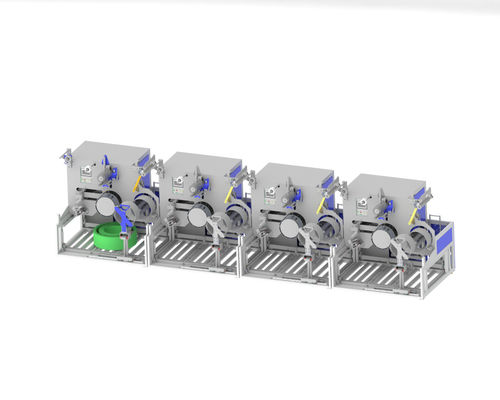

Автоматическая намотчик ленты из ПЭТ CQA800F

Аннотация

  CQA800F подходит для одной из шести, одной из восьми производственных линий ленты из ПЭТ с использованием роботизированной руки.

  Намотчик ленты CQA800F использовался для намотки ленты параллельно непосредственно от экструдера.

  Системы работают независимо после ручной подачи материала. Они могут быть интегрированы в полностью автоматизированный общий производственный комплекс. Они наматывают ленту из ПЭТ шириной 9–32 мм в зависимости от конфигурации.

  После того, как намоточный пакет достигнет желаемой окружности, он оборачивается пленкой встроенным намотчиком и сбрасывается встроенной транспортной системой с намотчика на роликовый конвейер внизу. Новая намоточная трубка подается из магазина одновременно, и следующий пакет наматывается полностью автоматически.

  Машины разработаны для непрерывной работы. Компактная конструкция позволяет использовать их даже в ограниченном пространстве.

Факты и преимущества

1. Полностью автоматический намотчик ленты из ПЭТ для ленты шириной от 9 до 32 мм с наружным диаметром пакета 820 мм
2. Конвейерная система для автоматической транспортировки пакетов
3. Устройство для обмотки пленкой для автоматической упаковки пакетов
4. Центральный входной терминал с управлением рецептами
5. Полностью автоматическая намотка может быть достигнута с сердечником или без него

Технические детали

Основное оборудование

1. Датчик натяжения для контроля постоянного натяжения ленты и скорости намотки, двойной серводвигатель
2. Точная, электронно управляемая 2- или 3-точечная укладка с минимальным изгибом ленты
3. Пневматические ламельные распределительные оправки для быстрой смены шпуль
4. Магазин для гильз
5. Укладка шпуль
6. Автоматический диспенсер пленки
7. Два режима измерения: вес и метр

Лента из ПЭТАвтоматическая система укладки на поддоны

Программа укладки на поддоны:

A: Наружный диаметр ленты 600 мм, высота 150 мм, вес 20 кг, 1 слой по 4 штуки, разделенные картоном, до 12 слоев.

B: Наружный диаметр ленты 800 мм, высота 190 мм, вес 75 кг, 1 слой по 2 штуки, разделенные картоном, до 7 слоев.

Модель роботизированной руки: JZJ160A-270

Скорость: 40 секунд на рулон, автоматическая система укладки на поддоны может соответствовать до 2 комплектов из 8 производственных линий ленты из ПЭТ.

Размеры картонной платформы: длина 1240 мм x ширина 1240 мм x высота 1500 мм

Размер позиционирующего конвейера: длина 3220 мм x ширина 1170 мм x высота 680 мм

Основание роботизированной руки: длина 700 мм x ширина 700 мм x высота 1000 мм

После того, как готовая продукция прибывает в положение позиционирования конвейера, роботизированная рука захватывает готовую продукцию на поддон до заполнения одного слоя. Затем роботизированная рука берет картонный поддон с готовой продукцией с картонного поддона и повторяет действие до тех пор, пока поддон с готовой продукцией не будет сложен.
