Автоматическая натяжка полиэстера ПЭТ с автоматической системой паллетки

Автоматический намотчик полиэстеровой ленты (ПЭТ) с автоматической системой паллетирования

Программа паллетирования:

A: Лента OD 600 мм, высота 150 мм, вес 20 кг, 1 слой по 4 штуки, разделены картоном, до 12 слоев.

B: Лента O.D. 800 мм, высота 190 мм, вес 75 кг, 1 слой по 2 штуки, разделены картоном, до 7 слоев.

Модель роботизированной руки: JZJ160A-270

Скорость: 40 секундзарулон, автоматическая система паллетирования может соответствовать до 2комплектамодна из 8 ПЭТ лентапроизводственная линияs.

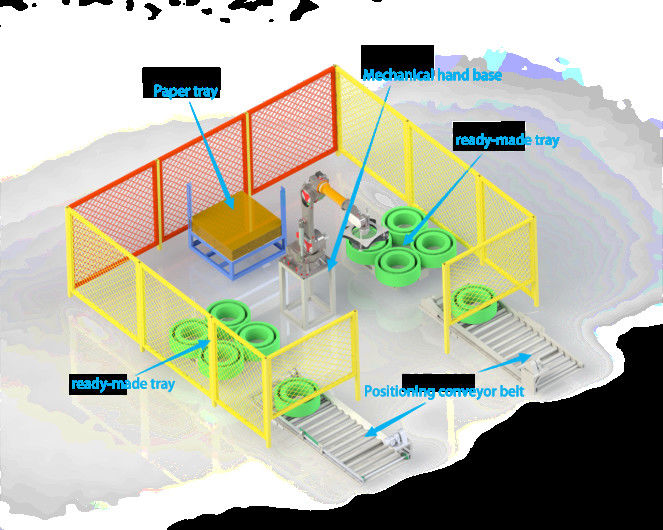

Размеры платформы для картона: длина 1240 мм x ширина 1240 мм x высота 1500 мм

Размер позиционирующего конвейера: длина 3220 мм x ширина 1170 мм x высота 680 мм

Основание роботизированной руки: длина 700 мм x ширина 700 мм x высота 1000 мм

После того, как готовая продукция прибывает в положение позиционирования конвейера, роботизированная рука берет готовую продукцию на поддон, пока один слой не будет заполнен. Затем роботизированная рука берет картонный поддон с готовой продукцией с картонного поддона и повторяет действие, пока поддон с готовой продукцией не будет сложен.

Аннотация

  CQA800F подходит для одной из шести, одной из восьми производственных линий ПЭТ ленты с использованием роботизированной руки.

  Намотчик ленты CQA800F использовался для намотки лент параллельно непосредственно из экструдера.

  Системы работают независимо после ручной подачи материала. Они могут быть интегрированы в полностью автоматизированный общий производственный комплекс. Они наматывают ПЭТ ленты шириной 9~32 мм в зависимости от конфигурации.  После того, как намоточный пакет достиг желаемой окружности, он оборачивается пленкой встроенным намотчиком и опрокидывается встроенной транспортной системой с намотчика вниз на роликовый конвейер. Новая намоточная трубка подается из магазина одновременно, и следующий пакет наматывается полностью автоматически.

  Машины разработаны для непрерывной работы. Компактная конструкция позволяет использовать их даже в ограниченном пространстве.

Факты и преимущества

Полностью автоматический намотчик ПЭТ ленты для лент от

1. 9до 32 мм, с внешним диаметром пакета 820 ммКонвейерная система для автоматической транспортировки пакетов
2. Устройство для обмотки пленкой для автоматической упаковки
3. Центральный входной терминал с управлением рецептами
4. Полностью автоматическая намотка может быть выполнена с или без бумажной основы
5. Технические детали

Модель

Демпфер

1. управление для поддержания постоянного натяжения ленты и скорости намотки, Двойной серводвигательТочная, электронно управляемая 2- или 3-точечная укладка с минимальным изгибом лент
2. Пневматические ламельные распределительные оправки для быстрой смены шпули
3. Магазин для гильз
4. Депозит для шпули
5. Автоматический диспенсер пленки
6. Два режима измерения: вес и метр
7. Основная конфигурация по умолчанию

1)

Двигатель: главный двигатель Wuxi Xinjie 1,5 кВт, передаточное отношение: 1:8, серводвигатель, Траверсный двигатель Wuxi Xinjie: серводвигатель 400 Вт

2)

ПЛК: сенсорный экран Wuxi Xinjie: контактор Wuxi Xinjie: Schneider3) Пневматические компоненты: электромагнитный клапан и манометр: Taiwan Yadeke, цилиндр: Donghao Pneumatic (Wenzhou)

4) Датчики и датчики приближения включения/выключения света: Korea Alto Nicks
