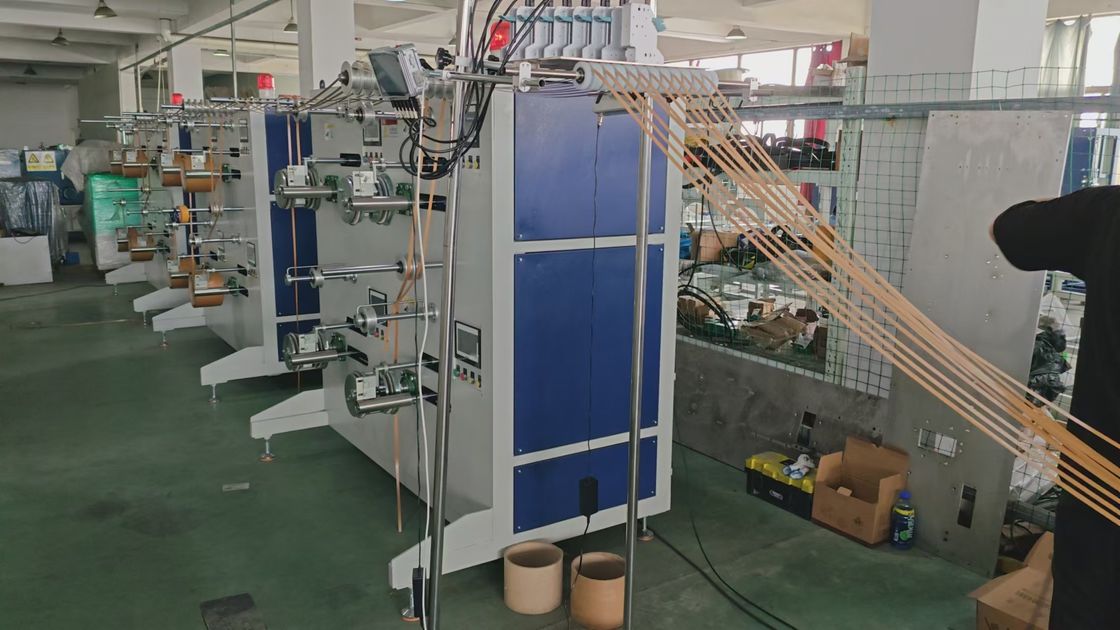

3-фазная линия производства бумажных лент / линия изготовления / машина изготовления

Условия работы: питание 3-фазным 380В, давление воздуха 6~8Kgf, подключение воздушной трубы в соответствии с отметкой на оборудовании ((Φ10), подключение кабеля питания (более 2,5 квадратных метров),Сначала проветривай., а затем включить (в обратном порядке при выключении машины, сначала выключить питание, а затем выключить давление воздуха) установленная мощность 28KW

Основные функции:

Производственная линия состоит из блока хранения сырья, блока резки и резки, печатной машины и намотки.

1: Используйте сервомотор для прокладки кабеля, прокатите 5 ~ 15 мм ширины ремня, и выберите соответствующую пропускную способность через сенсорный экран для прокатки, без ручной смены передачи.

2: Размер каркаса бумаги: ID200mm*Высота170mm~190mm, после завершения обмотки машиной автоматически останавливается, вручную менять рулон

3: 12 единиц индивидуально управляемых двойных сервомоторных намотных голов, вал перемотки использует сервоприводный мотор, скорость перемотки такая же, как скорость режущей машины.Так что различные граммы или ширина бумажной ленты с соответствующим крутящим моментом для обмоткиПопробуйте уменьшить деформацию бумажной ленты после обмотки.

4Размеры: (приблизительно) L17000MM*W1500*H1800MM

5Основные принадлежности и происхождение:

1) Ножи для резки из Японии

2)Рамка: 25 мм железная плита, 8# канальная сталь и 80*40 мм квадратная композиция сварки труб

3) Принтер может напечатать желаемый логотип на каждой бумажной ленте

(4) Мотор режущей машины 2,2 кВт, двигатель рельефного отделения 0,4 кВт, двигатель перемотки отходов 0,75 кВт.

(5) двигатель: главный двигатель обмотки (1,5 КВт, сервомотор с замедлением 1:8), (внутренний, Wuxi Xinjie) Мотор расположения (0,4 КВт, сервомотор, Wuxi Xinjie (внутренний).

(6) ПЛК, сенсорный экран: Wuxi Xinjie.

(7) Пневматические компоненты: электродинамические клапаны и датчики давления: Taiwan Yadek, цилиндр: Donghao pneumatic (Wenzhou)

8) Датчики и переключатели близости: Korea Otonix

9) Обработка поверхности: высокотемпературное опрыскивание, хромирование, окрашивание.
